高效斜摆轮分拣机

高效斜摆轮分拣机

  • 所属分类:高效分拣机
  • 发布日期:2020-12-23
  • 产品概述

产品设计特点:

1、结构设计简单、动作可靠、不需经常维护

2、摆动采用步进、伺服电机,动作响应时间快,稳定可靠

3、结构紧凑,斜轮面全护罩防护,消除斜轮间隙,分拣顺畅稳定

4、独立控制,只需接收分拣信号即可实现分拣动作,大大减少现场调试周期

5、分拣机选用步进电机并用传感器检测摆轮动作,与传感器信号互锁,保证分拣的稳定可靠

6、分拣机前后辊筒对接,减小与前后对接设备的间隙,保证输送分拣的稳定性及可靠性

7、分拣曲柄连杆机构。井用关节轴承连接,可微词分拣角度,使现场调试更具灵活性

8)设备设置调节地脚,现场可根据实际情况灵活调节,减速安装调试时间


技术参数:

型号常规尺寸最大承重货物尺寸要求输送速度
1000W

L1098mm*W1080mm*H800mm

50kg/m²

最大:1200(L)*800(W)*800(H),40kgs

最小:100(L)*100(W)*10(H),200g

30-120m/
800W
L912mm*W880mm*H800mm
700WL73.9mm*W780mm*H800mm
600WL739mm*W680mm*H800mm
500WL739mm*W580mm*H800mm


产品结构:


  • 设备采用模组结构,可根据需要尺寸组配

  • 支架采用激光折弯制作,产品外观漂亮,结构牢固

  • 分拣球采用聚氨酯包胶,表面经过防滑处理,保证球形尺寸精度

  • 机身采用4mm碳钢钢板激光焊接加工,表面镀锌处理

  • 分拣机传动采用摩擦机构或O带传动

  • 摆向采用步进电机或伺服电机,整体控制摆向或模组摆向控制

  • 采用聚氨酯O带传动输送

  • 动力采用国产或进口品牌减速电机

  • 可实现30、45、60、75、90等分拣角度

  • 工作温度:-10℃-60℃,相对湿度:≤90%

  • 公司根据不同客户需求自主研发一款伺服与步进控制器,替代PLC控制程序,时间与精度比PLC稳定,准确。操作方便简单(如果要求RS485通讯需要说明)

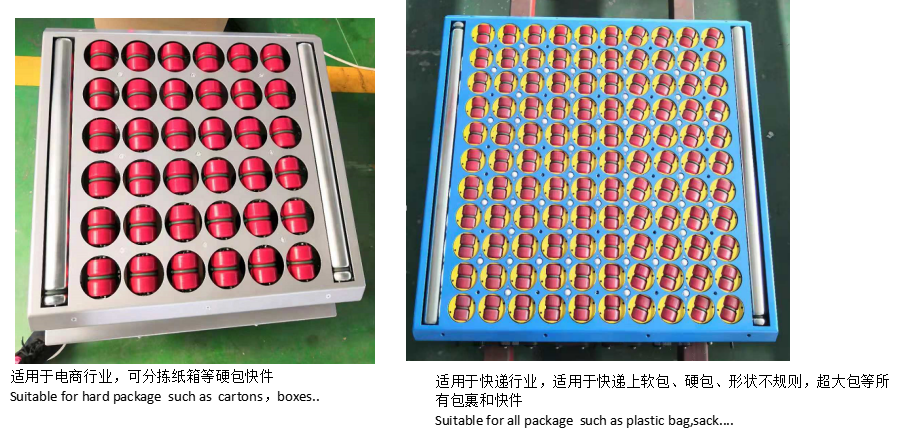

斜轮分拣机分类:
